Curs video Autocad 2015 - 2023, cuprins
I. Curs Autocad 2015 - 2023 - DVD Nr. 1 - Autocad in spatiul 2D
Capitolul 1: Spatiul de lucru, interfata Autocad
1. Interfata Autocad, comparatie cu vechile versiuni Autocad -3 lectii
Primul contact cu spatiul de lucru si interfata Autocad, comparatie cu spatiul de lucru al versiunilor anterioare Autocad. Fereastra de deschidere: start-up window.
Vom discuta despre: Ribbon, tabs, panels, canvas controls, visualization cube, navigation bar, command line.
Inceperea unui nou desen, variante de a incepe, salvari, exporturi.
Am pastrat denumirile originale in limba engleza pentru instrumente si meniuri, dar pe parcursul lectiilor video, aceste denumiri sunt traduse in limba romana.Obs. Utilizatorii obisnuiti cu versiuni mai vechi Autocad pot anticipa, urmarind lectia Nr. 30 care prezinta migrarea Autocad de la versiuni anterioare, la Autocad. Spatiul de lucru se poate adapta foarte usor versiunilor anterioare Autocad.
2. Afisarea meniului Ribbon, spatii de lucru
Moduri de afisare a meniului Ribbon, comutarea intre afisari, fereastra de acces rapid / quick access, setarile spatiului de lucru, particularizari ale spatiului de lucru / work space settings.
Exemplu de afisare a spatiului de lucru Autocad vechi in interiorul Autocad nou.
3. Abrevieri in comenzile Autocad
Autocad foloseste un sistem de scriere a comenzilor, ceea ce ne ajuta sa lucram cu orice versiune Autocad, deoarece indiferent de varianta, comenzile sunt aceleasi. Vom invata sa editam abrevierile pentru comenzi. Modificarea abrevierilor pentru comenzile din linia de comanda.4. Unitati de masura Autocad
Afisarea si modificarea unitatilor de masura, comanda UNITS
5. Dialogul de optiuni
Options, setarea catorva parametrii ai desenului si spatiului de lucru
Capitolul 2: Manipularea desenului
6. Deplasarea desenului

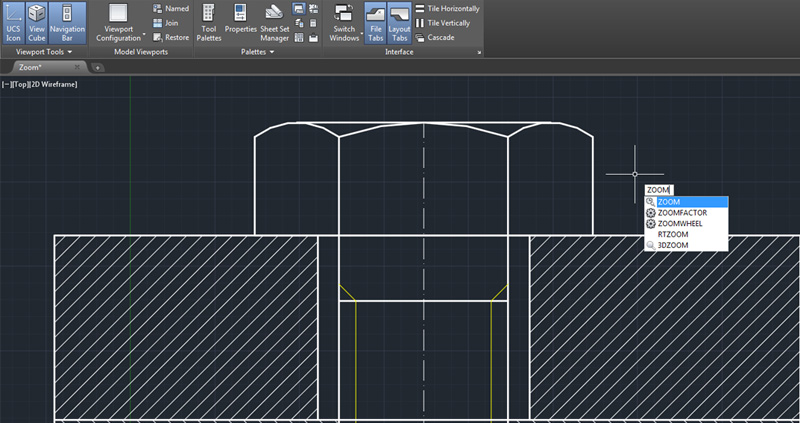

Deplasarea afisarii si marirea sau micsorarea afisarii, comenzile PAN si ZOOM,7. Micsorarea sau marirea afisarii desenului
Comenzile ZOOM, utilizare. Regenerarea desenului. Folosirea barei de navigare, afisarea sau ascunderea barei de navigare.
Cand apasam tasta ENTER? Aceasta intrebare este pusa de multi cursanti incepatori. Urmariti inceputul Lectiei 159.
8. Comenzi de manipulare
Accesarea si utilizarea Steering Wheel: noul instrument de manipulare a desenului.
De la versiunile anterioare Autocad, Autodesk imbunatateste cu fiecare versiune atat puterea instrumentelor, cat si ergonomia spatiului de lucru. Steering Wheel reprezinta inca un nou instrument de manipulare a desenului Autocad

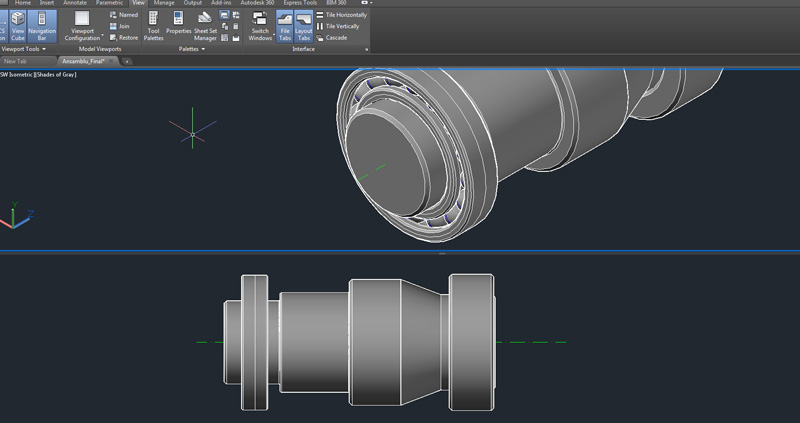

9. Vederi, views, named views
Vederi, proiectii.Named views: creare si salvare de vederi, comutarea intre vederi, comenzile V si -V
10. Spatiul model si hartie
Model space si paper space sau layout space, introducere.
Capitolul 3: Instrumente de desenare, desenarea obiectelor elementare, panoul Draw
11. Linia
Desenarea obiectelor elementare: line. Optiuni de desenare a liniei, inchiderea conturului poligonal format din segmente, afisarea casetei dynamic input, setarea si utilizarea dynamic input, butoane din status bar: ortho, snap. Utilizatorii familiarizati cu versiuni Autocad anterioare sunt sfatuiti sa nu sara totusi partea a doua a cestei lectii, deoarece modul de afisare a butoanelor din bara de stare este diferit.
Obs. Pentru utilizari avansate ale comenzilor din bara de stare, mergeti la Lectia Nr. 44 - 47, apoi reveniti.
12. Modalitati de selectie
Obiectele din spatiul de lucru se pot selecta in doua moduri: selectie Window si Crossing Window.
13. Cercul.Comanda CIRCLE. Desenarea unui cerc, metode, optiuni si parametrii de desenare a unui cerc:
2 Points Circle, 3 Points Circle, TTR - tangent tanget radius, etc.
14. Arcul de cerc
Comanda ARC. Desenarea unui arc de cerc, metode, optiuni si parametrii de desenare,15. Dreptunghiul
Desenarea unui dreptunghi. Explorarea si definirea modului de lucru cu linia de comanda, explorarea optiunilor liniei de comanda (Area, Dimension, Rotate, Elevation, Thickness, Width).
16. Polilinia
Polyline. Compararea line cu polyline. Desenarea unei polilinii, parametrii si optiuni de desenare: arce si segmente. Comanda PLINE, PEDIT. Editarea unei polilinii. Punctele de Grip. Stretch, Add remove vertex.
17. Poligoane
Comanda Polygon. Nu intamplator am ales aceasta ordine a lectiilor, deoarece poligonul este construit dintr-o singura polilinie, nu din mai multe linii.Vom detalia diferenta intre linie si polilinie in multe din lectiile urmatoare.
Poligon inscris si circumscris cercului.
18. Elipsa
Desenarea unei elipse. Parametrii elipsei.
19. A. Hasurarea
Comanda HATCH, hasurarea unui obiect, parametrii de hasurare, gradient. Comanda boundary, crearea unei polilinii dintr-o suita de linii.
Pentru comanda Boundary, vedeti si Lectia Nr. 45.
Hasurarea asociativa si disociativa, exemple, practici. Match hatch properties,
Lectia 19. B. utilizarea ulterioara a aranjarii, tehnici implicate.
20. Curbe tip Spline

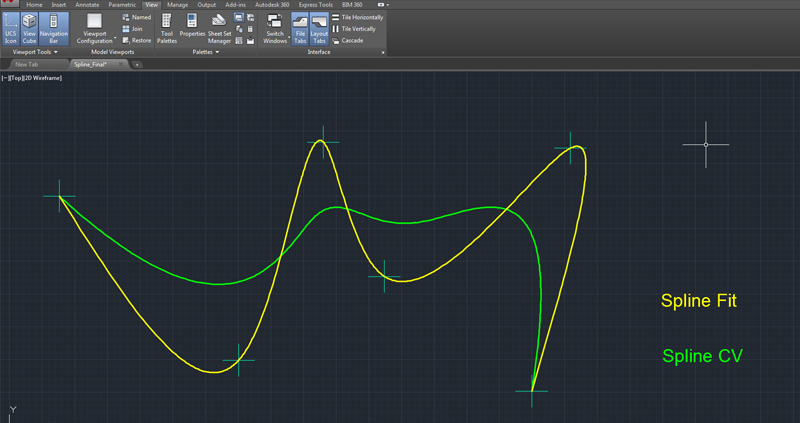

Desenarea curbelor de tip Spline: Spline Fit si spline CV. Anticipare, lectia 142 B.
Aplicatie:
Lectia 20.b - desenarea profilului unei came cu cele doua tipuri de curbe, Spline Fit / CV,
21. Obiecte ajutatoare
Ajutoare vizuale in spatiul de lucru: linia ajutatoare Construction Line, raza infinita Ray, punctul, Multiple Points.
22. Divizarea obiectelor
Comenzile Measure si Divide. Prezentarea metodelor si diferenta intre ele.
23. Region
Comanda Region. Vedeti si Lectia Nr. 45
24. MultiliniaDesenarea multiliniei si setarea parametrilor sai: scara, alinierea, stilul, editarea intersectiilor de multilinii.
25. Revision Cloud
Marcarea detaliilor din desen.
26.Acoperirea obiectelor
Comanda Wipe Out.
27. Polilinia 3D
Desenarea unei polilinii in spatiul tridimensional.
28. Obiectul Elice, Helix
Constructia Helix object. Desenarea unei spirale in spatiul 3D, parametrii de desenare, modificarea proprietatilor elicei,29. Donut
Sectorul circular. Desenarea donut.
30. Migrarea de la versiuni anterioare Autocad
Comparatie intre modul de lucru si apelarea instrumentelor in versiuni anterioare Autocad, migrarea de la versiuni anterioare.
Apelarea instrumentelor din linia de comanda. Fragment de lectie aici
Capitolul 4: Modificarea obiectelor, panoul Modify
31. Deplasarea obiectelor
Modify: Comenzile Copy, Move, Mirror, Rotate. Comenzile de modificare Fillet, Chamfer, Blend Curves.Pentru utilizarea extinsa a comenzii Fillet pentru segmente care nu se intersecteaza, urmariti in avans Lectia Nr. 42.
Lectia 32. B. Optiunea NoTrim/Trim la Fillet si Chamfer. Anticiparea utilizarii acestei optiuni in tehnica 3D. Lectia 32. C. Extinderea intersectiilor de linii.
32. A. B. C. Racordari, tesiri
33. Explode
Comanda Explode aplicata pentru fragmentarea obiectelor 2D si 3D.
34. Extinderea si retezarea
Comenzile Extend si Trim, parametrii liniei de comanda, tehnica de lucru,35. Stretch
Aplicarea comenzii Stretch, optiunea Stretch Multiple. Tehnica de lucru, modul de selectare.
36. Scalarea obiectelor
Comanda Scale, apelarea instrumentului, optiuni. Tehnica folosirii punctelor de Grip.
Aplicatie: Lectia 36.B - folosirea punctelor de grip pentru alte modificari ale segmentului.
37. Aranjari de obiecte
Multiplicarea obiectelor prin aranjarea lor pe linii si coloane, ori pe o cale circulara inchisa sau deschisa.Rectangular Array si Polar Array,
Noile trasaturi ale functiei Array. Aranjarea obiectelor pe o cale - Path Array. Optiunea aranjarii asociative.
Obs. Comutarea la fereastra clasica de aranjare din Autocad 2012.
38. Offset
Tehnica de realizare a comenzii Offset, variante de desenare, exploatarea tehnicii de lucru.
39. Lenghten
Modificarea lungimii unui obiect prin comanda Lengthen, comparatie cu comanda Stretch.40. Ruperea segmentelor
Instrumentele Break si Break at Point.
Obs. diferenta intre apelarea instrumentului din panoul Modify si apelarea instrumentului din linia de comanda.
41. Join
Join command: aplicarea comenzii Join, limitari ale tehnicii Join.
42. Editarea poliliniei
Comanda PEDIT, explorarea optiunilor liniei de comanda, utilizarea tehnicii de lucru impreuna cu comanda Fillet.Afisarea grosimii de linie, comanda Lineweight.
43. Editarea curbei spline
Transformarea poliliniei in linie de tip spline, editarea curbei spline, comanda SPLINEDIT.
44. Operatii boolene
Operatii boolene de intersectie, scadere, unire a suprafetelor.
Operatia Region. Setarea parametrilor OSNAP sau Snap cursor to 2D refference points.
45. Comanda Overkill
Utilizarea noului instrument, situatii de aplicare, tehnici de lucru. Obs. Boundary Region si Boundary Polyline.
46. Alinierea obiectelor
Comanda Align Objects din Autocad indeplineste totdata si functia de scalare a unui obiect sursa fata de obiectul destinatie
Capitolul 5: Desenarea cu precizie, lucrul in coordonate
47. Snap si Grid
Utilizarea tehnicii Grid si Snap to Grid in desenarea cu precizie, setarea retelei de grid.
48. Desene izometriceRealizarea desenelor izometrice, simularea spatiului 3D in interiorul spatiului 2D.
49. Sistemul de coordonate
Intelegerea sistemului de coordonate, coordonate carteziene si coordonate polare. Pozitia unui punct prin coordonate.Desenarea unui segment de dreapta cu ajutorul coordonatelor carteziene si polare, exemplu pentru alte obiecte elementare.
Apelati fisierele de suport teoretic din folderul de exercitii Autocad al lectiei 49,
50. Aplicatie
Desenarea unui contur poligonal folosind coordonate carteziene relative si coordonate polare relative.
Desenarea unor figuri geometrice cu dimensiuni si pozitie precisa.
51. Urmarirea polara
Optiunea Polar tracking, setarile optiunii, tehnica de lucru.
52. Dynamic input
Setari Dynamic Input, preferinte ale utilizatorului pentru ergonomia desenarii.53. Lucrul cu Object Snap
Procedura de lucru. Setarile OSNAP. Setari avansate OSNAP permanent si temporar. Show Lineweight. Scurtaturi pentru usurarea desenarii. Aplicatie. Unul din fisierele de exercitii Autocad,
54. Tehnici Snap
Tehnica avansata pentru Snap to 2D: optiunea "From". Aplicatie.
55.Tehnici Snap trackingTehnica de lucru Object Snap Tracking, aplicatie.
56.Coordonate NV
Coordonatele punctului Nord Vest pe o harta, atasarea coordonatelor de un punct
57. Modificarea sistemului de coordonate
World coordinate system WCS si User coordinate system UCS. Definirea notiunilor, modificarea WCS in UCS, schimbarea pozitiei UCS, rotirea UCS, desenarea in multiple UCS - Utilizarea mai multor UCS intr-un desen.
Capitolul 6: Gestionarea obiectelor, lucrul pe layere
58. Izolarea si ascunderea obiectelorPentru o mai buna gestiune a obiectelor in spatiului de desenare, acestea pot fi izolate sau ascunse, independent de layere,
59. Scara tipului de linie
Modificarea scarii liniei independent de layer, unificarea scarii liniilor din cadrul aceluiasi desen.
60. Proprietatile obiectelor
Proprietatile obiectelor, modificarea proprietatilor. Modificarea culorii obiectelor, modificarea grosimii de linie, modificarea tipului de linie al obiectului. Atribuirea de proprietati unui obiect: culoare, grosime de linie, tip de linie, afisarea grosimii de linie. Instrumentul match properties.
61. Comanda List
Comanda List afiseaza proprietatile obiectelor selectate, vom reveni la acest subiect cu ocazia temei Inquiry.
62. Lucrul pe layere sau straturi
Atribuirea de proprietati diferitelor obiecte. Lucrul pe layere. Layer properties manager.
Controlul afisarii in interiorul layer manager. Crearea unui nou layer, redenumirea layer-ului, stergerea, setarea unui layer ca activ sau curent. Quick properties - folosirea si setarea ferestrei.
Controlul proprietatilor de catre layer, salvarea layerelor ca template,
63. Atributele layerelor
Definirea, crearea si modificarea atributelor unui layer. Mutarea unui obiect dintr-un layer in altul. Operatii si tehnici curente de lucru cu layerele, aplicatie de constructii si arhitectura.64. Operarea cu layere template
Deschiderea, modificarea, salvarea layerelor template.
65. Drop down
Meniul Drop-down layer, cai rapide de lucru cu layerele.
66. Instrumente speciale
Autocad introduce instrumente puternice si tehnici speciale pentru lucrul avansat cu layerele,
67. Statusul layerelorSalvarea starii layerelor in diferite etape pentru prezentari eficiente catre clienti, Layerstate.
68. Migrarea de la versiuni anterioare
Lectia video demonstreaza migrarea de la versiuni anterioare Autocad, modul in care layerele functioneaza este identic si in vechile variante, dar lipsesc noile instrumente de automatizare.
Capitolul 7: Masurarea si Cotarea, lucrul cu textul
69. Masurarea
Masurarea dimensiunilor liniare, unghiulare, radiale, a, ariei si perimetrului unei suprafete, volumului unui obiect.
Obtinerea de informatii dintr-un desen existent. Calculul in interiorul desenului Autocad.
Lectia 69. B. Inserarea imaginilor de referinta - measure / scale.
70. Cotarea. Panoul de cotare. Instrumente de cotare.

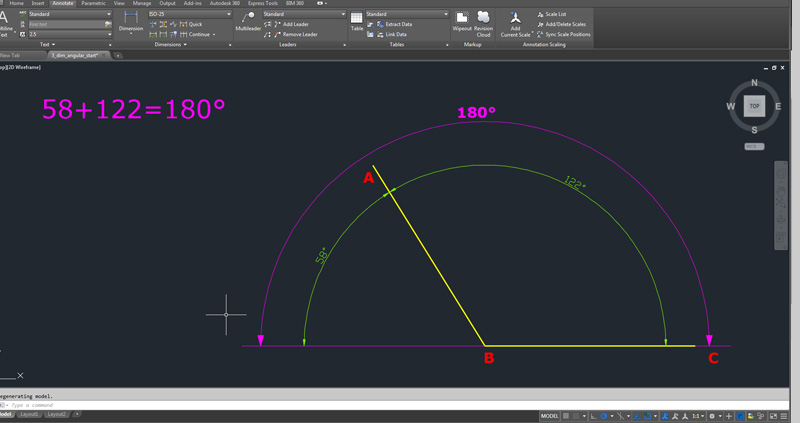

Tabul Annotate. Cotarea, dimension: linear, aligned, angular, arc length, radius, diameter, jogged, ordinate.Procedura de cotare, tehnica de baza.
71. Cotarea in Autocad
Exemple practice de realizare efectiva a tehnicii de cotare, cotarea liniara, cotarea unghiulara, cotarea aliniata, cotarea razelor, cotarea diametrelor, cotarea continua, cotarea continua,
72. Modificarea cotelor
Ajustari ale cotarii, modificari ale textului (cotei), sagetilor, liniilor ajutatoare si liniilor de cota,
73. Editarea stilului de cotare
Editarea stilului de cotare: modificarea parametrilor stilului cotare in Autocad, precum si in vechile versiuni. Migrarea la Autocad 2015 - 2020. Obs. optional, pentru cotarea adnotativa, puteti asista la lectia nr. 120, apoi reveniti.
74. Eliminare din cotareEliminarea unor elemente definitorii ale cotarii, ascunderea unor elemente din cotare.
75. Substilul cotarii
Crearea unui nou substil de cotare pentru un desen de confectii si structuri metalice,
76. Suprascrierea
Suprascrierea cotarii si a stilului de cotare, generarea unui substil de cotare temporar, editarea substilului de cotare.
77. Migrarea de la versiuni anterioare referitor la stilul de cotare
Migrarea de la versiuni anterioare Autocad se realizeaza foarte usor, exemplu de editare a stilului de cotare in versiuni anterioare, sintaxa din linia de comanda pentru crearea si editarea stilului de cotare.
78. Suprascrierea cotei
Exista situatii in care dorim sa suprascriem cota indicata automat de Autocad, iata metoda de lucru.

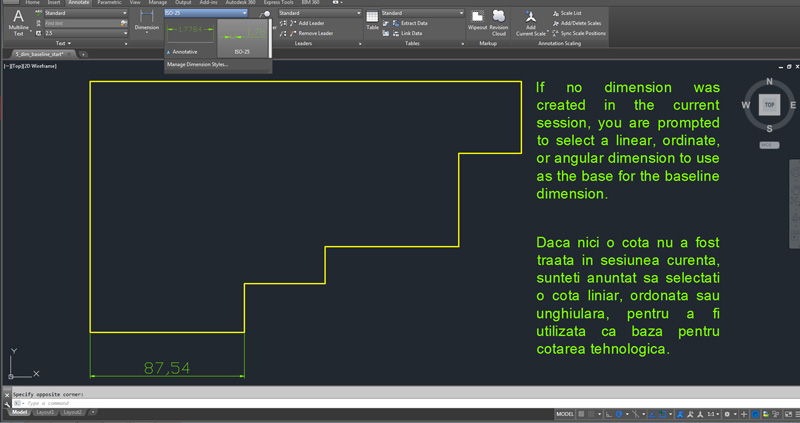

79. Cotari tehnologice
Cotarea in lant si cotarea tehnologica
80. Cotarea rapida
Tehnica de cotare rapida Quick Dimension.
81. Linia de indicatie
Leader. Asezarea prescriptiilor tehnice pe linii de indicatie multiple in desen, gestionarea lor,
82. Centre
Marcarea centrelor obiectelor.
83. Tolerante
Inscrierea pe desen a abaterilor geometrice, de forma si de pozitie, a tolerantelor.
84.Stilul de text
Crearea, modificarea si salvarea unui stil de text.85. Textul pe o linie
Instrumentul single line text. Optiuni de editare a textului pe o linie. Incadrarea textului intr-un cadru, justify inside.
86.A. Textul multilinie
Instrumentul multiline text. Scrierea paragrafelor de text, optiuni de modificare cu editorul de text Autocad.
86.B. Text adnotativ - Annotate text
Textul adnotativ, generare, modificare. Obiecte adnotative: cote. Transformarea unui element curent in adnotativ. Modificarea atributelor pentru selectii de obiecte multiple.
Obs. puterea textului adnotativ in viewports se poate vedea in lectia 119.87. Tabele
Lucrul cu tabele in Autocad. Introducerea tabelelor de repere in desenul de proiect Autocad, completarea datelor, importul tabelelor de date din Excel sau Open Office. Crearea si modificare, salvarea stilului de tabel. Extragerea de pachete de date dintr-un fisier Autocad si exportul acestora sub forma de fisier *.xls.
Capitolul 8: Reutilizarea continutului. Lucrul cu grupuri si block
88. Lucrul cu grupuri
Crearea unui grup, multiplicarea, editarea grupului, modificarea parametrilor obiectelor din grup, adaugarea de obiecte, gestionarea grupurilor
89. Lucrul cu block-uri
Definirea notiunii de block. Realizarea unui block, inserarea block-ului in desen, tehnica de lucru, utilizarea block-urilor multiple,90. Proprietatile block
Proprietatile block atribuite de layer si atribuite de block / ByLayer - ByBlock. Edit block definition.
91. Redefinirea block
Puterea lucrului cu block-uri: definirea si redefinirea block-urilor si modul in care modificarile se propaga asupra instantelor sale, inlocuirea block-ului si modul in care reactioneaza instantele sale,
92. Greseli frecvente
Greseli frecvente in constructia definitiei block-urilor.
93. Explodarea block
Metode de explodare a block-urilor. Particularitati ale fiecarei metode.
94. Blokc-uri dinamice
Definirea Dynamic Block. Parametri dinamici.
Atribuirea de actiuni block-ului dinamic, un instrument extraordinar de puternic in Autocad!

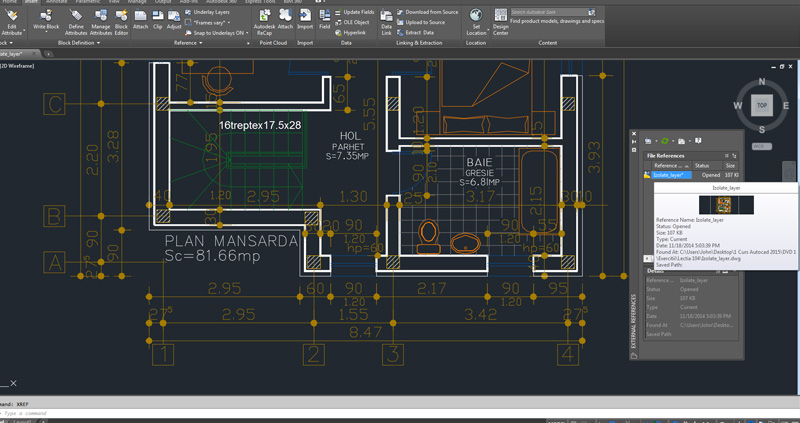

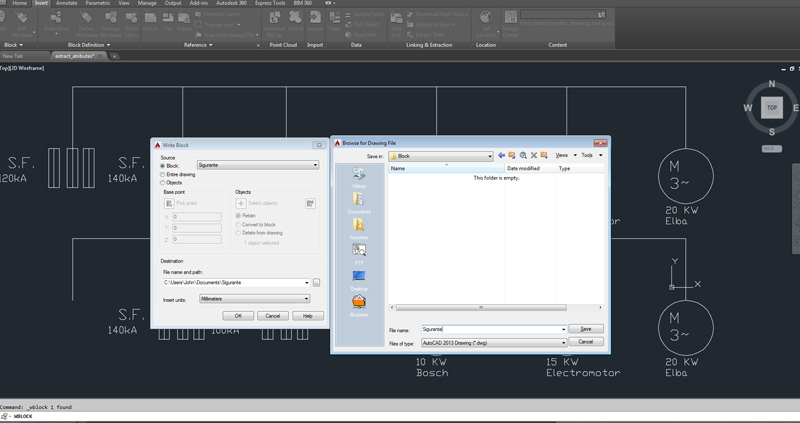

95. Block-uri externe
Accesarea Block-urilor externe. Utilitarul Autocad Design Center. Accesarea continutului extern. Autodesk Content Explorer. Importul blockurilor fixe si dinamice externe.96. Realizarea si salvarea Block-ului extern
Construirea block-urilor externe, salvarea lor intr-un folder, inserarea / apelarea blockurilor externe in alt fisier.
Obs. Lectia anticipeaza lucrul in 3 dimensiuni, manipularea obiectelor in spatiul 3D, view, shade. Comanda Rotate3D.
97. Inserarea block-ului intern sau extern
In acelasi desen putem insera atat block-uri interne, cat si blockuri externe fisierului. Iata tehnica de lucru.

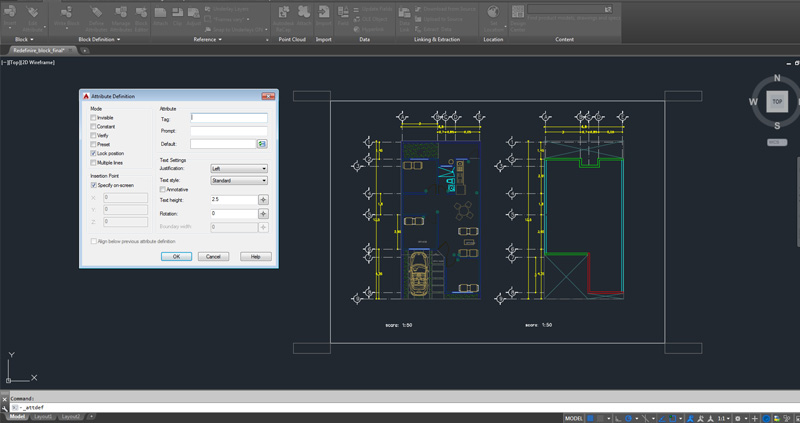

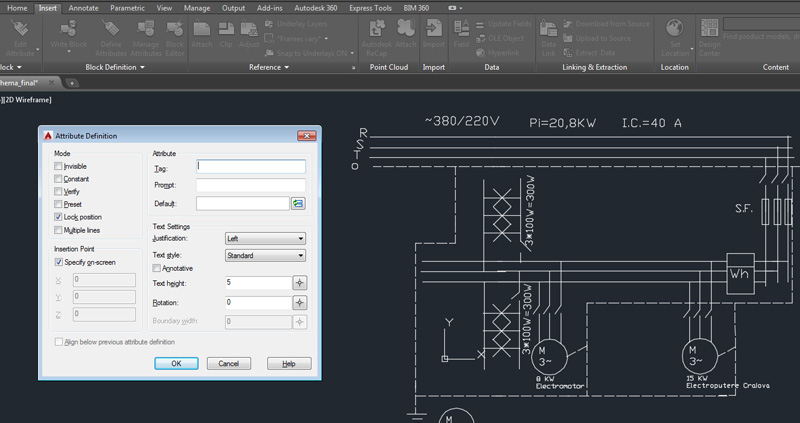

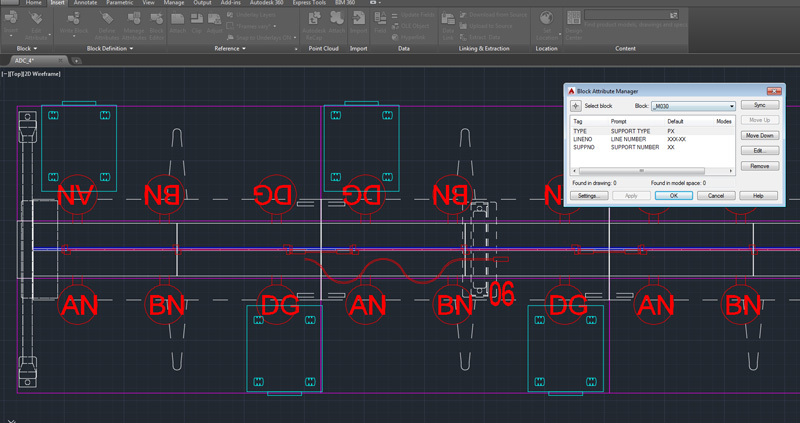

98. Atributele Block
Definirea unui Block din linia de comanda. Definirea unui Block cu atribut asociat. Atributul Block-ului.
99. Definirea atributelor
Definirea atributelor multiple pentru un Block, editarea variabilelor.Lucrul din linia de comanda ATTDEF, WBLOCK, si lucrul din panoul de instrumente Block.
100. Variabile Block
Lucrul cu variabilele Block. Controlul afisarii ferestrei pentru interogarile de atribut.
101. Gestionarea atributelor
Gestionarea atributelor Block. Modificarea atributelor.
102. Identificarea atributelor
Pentru un proiect executat de altcineva, este util sa putem gasi si identifica eventualele atribute ale unui block.
103. Extragerea atributelor
Extragerea atributelor unui Block, exportul datelor de atribut din desenul Autocad in fisier Excel extern.
Capitolul 9: Referinte externe, XRef. Lucrul simultan la acelasi proiect, in echipa
104. Export XRef
Definirea referintelor externe, principiile si mediul de lucru XRef. Izolarea si exportul unei referinte externe catre un membru al echipei de proiect.
105. Attach XRef
Atasarea si suprapunerea referintelor externe intre doi utilizatori care lucreaza la acelasi proiect. Vom prezenta principiul si tehnica de lucru comun, in echipa, la un singur proiect.
106. Modificare XRefModificarea fisierelor XRef, colaborarea simultana la acelasi proiect. Vom invata tehnica de lucru pentru colaborarea intre membrii unei echipe care lucreaza la acelasi proiect, in acelasi desen.
107. Clip XRef
Limitarea afisarii referintelor externe XRef intre parteneri conectati la acelasi proiect. Putem decide si limita de afisare a referintei externe oferite de un partener conectat la proiect.
108. Editare locala XRef
Editarea si gestiunea locala a referintelor externe: inlocuirea editorilor de referinte externe, editarea locala XRef.
109. Relative path. Remove XRef.
Cai relative de referinte externe, demonstrarea functionarii. Indepartarea referintelor externe prin Unload, Detach, Bind la incheierea proiectului in echipa, continuarea editarii individuale.
Capitolul 10: Instrumente parametrice. Constrangeri
110. Parametric Tools
Dependente intre obiecte. Instrumente parametrice, constrangeri. Constrangeri geometrice si constrangeri dimensionale parametrice. Exemple de constrangeri intre obiecte.111. Cotarea parametrica
Cotarea fixa si cotarea parametrica. Construirea unei piese cotate parametric. Modificarea parametrilor, inserarea unor functii de interdependenta intre parametrii, referinta circulara, supraconstrangerea / circular reference, overconstrain.
Obs. Daca doriti sa va evaluati munca dar aveti erori la deschiderea fisierului final, vedeti lectia urmatoare, 112.
112. Erori
Deschiderea unui fisier parametric, relevarea dependentelor functionale.
113. Aplicatie
Constrangeri automate. Cotarea parametrica a unei piese, necesitatea si utilizarea functiei Auto Constrain, rezultatul lectiei Autocad aici.
Capitolul 11: Aspectul paginii (page layout), viewporturi, textul si cotarea adnotativa
114. Setarea aspectului paginii
Setarea aspectului paginii, page layout. Setarile de interfata, optiunile programului Autocad, crearea unei vederi.
115. Scara Vport, viewport scaleSetarea aspectului paginii si configurarea unui viewport la scara oarecare sau la scara standardizata, definirea scarii desenului.
116. Viewport multiplu
Protejarea aspectului viewport: lock / incuierea viewport.
Crearea unui al doilea viewport in acelasi spatiu hartie, setarea unei alte scari pentru cel de-al doilea viewport si inghetarea layerelor intr-un singur viewport.
117. Explorer
Explorarea unui proiect executat de altcineva, identificarea viewporturilor, a elementelor din desen, caseta Quick Select.
118. Cartus
Crearea unui cartus indicator in viewport. Salvarea cartusului ca block extern, reutilizarea cartusului indicator in alt proiect.
119. Text adnotativ
Textul adnotativ in spatiul model / hartie, adaptarea textului adnotativ de la spatiul model la spatiul hartie.
Adaptarea automata a scarii textului adnotativ intre viewporturi cu scari diferite.
120. Cotare anotativa
Stilul de cotare adnotativa adaptata automat la scara viewporturilor.
121. Automatic viewports
Crearea automata a viewports.Aplicatie in care vom parcurge urmatoarele etape: vom studia optiunile de creare a noi spatii layout, vom transforma cotele si textul din standard style in annotative prin modificarea stilului de cotare si a stilului de text, vom seta culorile de afisare a spatiului de lucru pentru o vizibilitate optima a modelului si vom studia generarea automata a viewports.
In cele din urma, vom insera un block extern care contine cartusul desenului.
Capitolul 12: Tiparirea, exportul, publicarea proiectelor Autocad
122. Plot
Tiparirea. Plotarea din spatiul model si plotarea din spatiul hartie. Dialogul de plot, setari de plotare.
123. Plot A0
Tiparirea din acelasi layout spre alte formate standardizate: A4 - A0. Plot Stamp: tiparire unei stampile pe desen, care sa indice formatul hartiei, dimensiunile, scara desenului, numele proiectantului.
124. Package
Transmiterea fisierului Autocad impreuna cu toate referintele sale (block intern, bloc kextern, XRef) intr-o arhiva compacta de tip e-transmit. Receptionarea, deschiderea arhivei de catre destinatar.
125. Pipeline XPS EPS
Comunicarea intre Autocad si diferite programe vectoriala. Exportul desenului Autocad in formate Pdf, Bmp, Xps.
Transmiterea fisierelor Autocad catre beneficiari care nu au instalat Autocad, ori un viewer gratuit.
Formatul XPS si tiparirea DWFxeplot. Avantajele formatului Xps in comparatie cu imaginile bitmap/raster.
Comunicarea Autocad cu Adobe Illustrator, formatul Eps.
126. SSM
Sheet Set Manager. Exportul Pdf al unui pachet de desene Autocad in acelasi document.
II. Curs Autocad 2015 - 2023 DVD Nr. 2 - Autocad in spatiul 3D
Capitolul 13: Interfata in spatiul 3D, manipularea obiectelor 3D, stiluri vizuale
127. Interface
Interfata pentru lucrul in spatiul tridimensional. View controls, visual style controls. Proiectii plane si izometrice. Proiectii paralele si proiectii in perspectiva. Orbit, continuous orbit. Spatiul de lucru 3D Basic si 3D Modeling. Resetarea spatiului de lucru.
128. Visual Style
Ajustarea stilurilor vizuale.
129. Steering Wheel
Full navigation wheel sau Steering wheel, un instrument puternic si facil pentru manipularea obiectelor in spatiul 3D.
130. VPortsViewports, configurarea zonelor predefinite ale spatiului de afisare, lucrul Autocad permutand intre viewports.
131. Camera
Camera view. Spatiul de afisare definit de o camera virtuala.
132. Saved Views
Optiunea Full navigation wheel pentru a repozitiona camera prin pam, zoom, walk, urmata de construirea unei noi vederi, salvarea vederilor.
Capitolul 14: Desenarea obiectelor primitive si manipularea in spatiul 3D
133. Solide
Desenarea obiectelor solide elementare: cub, paralelipiped, sfera, con, prisma, polysolid. Primitive solide.
134. Solid Modify
Modificarea solidelor: snap cursor to 3D reference point, move, alinierea 3D, alinierea solidelor, rotirea, Rotate3D, sensul unghiului de rotire, axa de rotire, scalarea solidelor, stergerea solidelor, aranjarile tridimensionale 3D Polar Array, 3D Rectangular Array.
135. A. B. Boolean
Operatii boolene cu solide: scaderi de volume, intersectii, uniuni de volume: subtract, union, intersect. Comanda Presspull.
135 B: Aplicatii boolene cu primitive solide.
136. Suprafete Mesh
Operatii cu suprafete: mesh.
Primitive Mesh. Obiecte de tip Solid, Surface, Mesh. Construirea obiectelor primitve mesh, mesh options, mesh primitives.
Setarea parametrilor Mesh. Definirea principalelor jaloane teoretice si aplicatii practice referitoare la editarea mesh.
Operatii cu mesh sublevels: vertex, edge, polygon, face.
137. Desenarea relativa
Este importanta dimensiunea primitivelor, dar mai ales pozitionarea lor relativa in desen. Desenarea obiectelor, primitive solide sau primitive mesh, in pozitie relativa unul fata de celalalt. Metoda modificarii UCS si metoda comenzii ELEV.
Desenarea cu comanda THICKNESS. Observatie despre polilinia 2D si 3DPoly. Polilinia 3D. Unirea segmentelor pentru 3DPOLY.
138. Point Filters, tehnici avansate de lucru in coordonate 3D
Intelegerea orientarii n spatiul 3D. Utilizarea Point Filter pentru desenarea in coordonate 3D, filtrarea coordonatelor. Tehnici avansate de desenare in coordonate 3D.
Am invatat desenarea primitivelor solide si a primitivelor mesh in spatiul 3D, am invatat orientarea in spatiul 3D si lucrul in coordonate 3D.
In acesta lectie invatam tehnici avansate de lucru in coordonate 3D.
Vom invata in lectia 139 manipularea WCS / UCS.
139. UCS
Modificarea World Coordinate System / User Coordinate System. Aplicatie: desenarea unui obiect 3D prin coordonate si mutarea UCS la fiecare etapa.
140. Dynamic UCS
Dynamic UCS este o optiune extrem de utila pentru desenarea unui obiect pe planul activ al fetei altui obiect.
Putem continua acum cu studiul suprafetelor 3D si a tehnicilor de editare 3D.
Capitolul 15: Desenarea si editarea suprafetelor si volumelor
141. Network Surface
Surface network, crearea unei suprafete cu comanda SURFNETWORK. Inchiderea suprafetelor de tip network.
142. A. B. Loft
Suprafete generate cu comanda LOFT. Aplicatie legata de Loft pentru curbele de tip spline, construirea chilei unei nave.143. Revolve
Operatia Revolve, aplicatie: constructia unui arbore cilindric in trepte, a unui rulment radial cu bile si a ansamblului acestora cu ajutorul comenzii de scriere a unui block extern.
144. Extrude
Lectia 144 A: Operatia de extrudare a obiectelor. Optiuni ale liniei de comanda, extrudarea dupa o cale. Tehnica de lucru.
Lectia 144 B: Extrudarea ca solid si extrudarea ca suprafata.Lectia 144 C: Aplicatie pentru operatiile de extrudare, loft, subtract, constructia cadrului unei biciclete.
Lectia 144 D: Aplicatie sumativa, constructia unei roti Cruce de Malta, de la zero.
Lectia 144 E: Varianta de lucru, aplicatie. Corectarea erorilor. Inserare block.
145. Surface Blend
Editarea suprafetelor planare. Tehnica surface blend146. Planar surface
Crearea unei suprafete plane: planar surface. Transformarea unei polilinii, a unui contur poligonal intr-o suprafata. Considerente teoretice asupra suprafetelor si a volumelor generate din suprafete: solid versus surface.
147. Surface Patch, Project to UCS
Instrumentul si tehnica de lucru Surface Patch. Aplicatie: construirea unui rezervor incinta, prezentarea tehnicii Project to UCS. Asociativitatea suprafetelor.
148. UCS projection
Dezvoltarea tehnicii Project to UCS.
149. Surface Offset
Aplicarea comenzii Surface Offset cu diferiti parametri in linia de comanda.
Studiu de caz: analiza modelului obtinut prin extrudarea unei curbe si a unei polilinii inchise de-a lungul unei cai, alternativa - comanda Sweep, urmata de Surface Offset.
150. Sweep
Comanda Sweep, optiuni ale liniei de comanda. aplicarea tehnicii, editarea ulterioara a obiectului Sweep, dupa ce a fost aplicata operatia: Twist, base, aligned. Aplicatie: constructia unui surub in spatiul 3D.
151. Sculpt Surface
Tehnica Surface Sculpt pentru a realiza un solid 3D din doua suprafete obtinute prin tehnici Loft.Conexiunea cu aplicarea Project UCS si Surface Offset.
152. Presspull
Comanda Pressp, comparatie cu extrudarea. Daca intampinati erori la aplicarea tehnicii, vedeti lectia urmatoare
153. Precautii
Obsevratie legata de tehnica premergatoare Presspull, erori comune, cai de rezolvare.
154. Edge Surface
Instrumentul Edge Surfaced.
155. Ruled Surface
Instrumentul Ruled Surface. Generarea unei suprafete de tip Mesh. Aplicatie: construirea unei şei pentru bicicleta al carei cadru l-am obtinut prin Sweep.
155. B. Mesh Edit
Editarea suprafetelor de tip Mesh, limitari in editare, conversia Mesh la Solid Smooth 3D si Solid Smooth 3D Facet, probleme intampinate, cai de rezolvare.
156. Linia de comanda
Lectie pentru migrarea Autocad, pentru utilizatorii care doresc sa lucreze in linia de comanda; generarea suprafetelor mesh cu comenzi Rulesurf (Ruled surface), Tabsurf, Revsurf (Revolve), analiza parametrilor Surftab1, Surftab2, analiza mesh / surface.
157. Fillet and chamfer edge
Comenzile de rotunjre si tesire a muchiilor unui solid, Fillet si Chamfer Edge. Optiuni: Loop, Chain.
158. Extract Edge
Exersarea comenzilor Presspull, Fillet Edge, apoi Extract Edge dintr-un volum solid, comanda Xedges, generarea de modele Wireframe.
159. Slice, section
Sectionarea obiectelor 3D: comenzile Slice si Section, tehnica de lucru, comparatie intre tehnici. Sectionarea unui block extern. Planul de sectionare activ - Slicing Plane.160. Taper
Inclinarea fetelor unui solid 3D, comanda Taper.
161. Thicken
Atribuire de grosime suprafetelor.
162. Extrude Face
Tehnica de extrudare a fetelor unui solid 3D. Extrudarea fetei solidului dupa o cale. Comanda asociata: Offset Faces.
163. Surface Fillet
Rotunjirea suprafetelor: surface fillet.
164. Surface Trim
Editarea Trim in spatiul 3D, tehnica Trim / UnTrim.Lectia 164. B, Aplicatie : realizarea unei bolte gotice. Recapitularea tehnicilor Surface Solid Offset, Extrude, Polyline, 3D Poly, Surface Trim.
165. Surface Extend
Extinderea suprafetelor, comanda Surface Extend. Optiuni ale liniei de comanda, tehnica de lucru.
166. NURBS
Panoul 3D Modeling. Curbe si suprafete de tip NURBS - Non Uniform Rational B-Spline167. NURBS Convert
Convertirea solidelor 3D si a suprafetelor 3D la NURBS.
168. Edit NURBS
Editarea suprafetelor de tip NURBS, principii si tehnica de lucru. Level editing: vertex, edge, face.
169. Aplicatie
Construirea formelor libere / Free Forms, in mod controlat, cu ajutorul NURBS.
170. Shell
Aplicatie sumativa: construirea unei piese metalice prin aplicarea tehnicii Shell. Recapitularea tehnicilor de editare anterioare.Cap. 16: 3D Output. Iesiri
171. Print 3D
Crearea unui layout 3D in vederea tiparirii, setarea viewporturilor in spatiul 3D. Lectia 172. Plot to PDF.
173. Base Projection
Obtinerea automata de proiectii ortogonale din modelul solid 3D, in vederea tiparirii.
Obtinerea automata de sectiuni plane din modelul solid 3D, extragerea automata a detaliilor din modelul solid 3D.
Modificarea scarii unei proiectii plane sau a unei sectiuni. Tiparirea proiectului.
174. Base Section
Obtinerea automata de sectiuni din modelul 3D: full section, half section, offset section, aligned section, section from object.
Sectiuni longitudinale, transversale, sectiuni propriu-zise si sectiuni cu vedere.
175. Section Dimension
Cotarea sectiunilor obtinute din modelul 3D in vederea tiparirii proiectului.
176. Virtual Tour
Setarea unei camere intr-o incinta 3D, crearea unei prezentari arhitecturale dinamice, realizarea de tur virtual arhitectural in etapa preliminara a proiectului, pentru clientii care doresc sa-si faca o idee despre aspectul unei incinte.
177. Camera Path
Setarea unei prezentari dinamice pentru arhitectura, prin translatarea camerei virtuale de-a lungul unei cai.Tur virtual pentru prezentari arhitecturale si de design interior.
178. Materials
Atribuirea de materiale si texturi modelelor 3D. Procedura de lucru cu materiale si texturi. Coordonate de mapare. Render.
179. Sun
Iluminarea naturala prin simularea soarelui: Sun in functie de coordonatele geografice Google maps, data, ora.
180. Lights
Editarea surselor de lumina din scena: point light, distant light. Iluminarea interioara a unei incinte.
181. Render
Setarea parametrilor de randare, render setup. Lectia 181. B. Tipuri de umbre, temperatura sursei de lumina.
Post procesarea imaginii randate cu ajutorul Adobe Photoshop CC, curs aici >>
182. Post Process
Post procesarea imaginii: fluxul de lucru cu Adobe Photoshop CC si Adobe Camera Raw pentru procesarea a doua randari cu expuneri diferite, adaugarea de elemente de culoare si saturatie pentru a altera monotonia imaginii obtinute prin render.
183. Recapitulare
Reluarea tehnicilor de prezentare dinamica, avand cladirea modelata, texturata, luminata.
Cap. 17: Aplicatii Autocad
184. LISP
Rutinele AutoLisp. Automatizari ale procesului de proiectare. Crearea unui macro, rularea sa. Editarea macro.
185. Evolventa
Construirea profilului evolventic al danturii unei roti dintate, parametrii geometrici ai rotilor dintate, studiate cu ajutorul unei aplicatii Flash. Tehnica de lucru se va demonstra, pentru migrarea de la versiuni anterioare, cu versiuni Autocad anterioare.
186.Angrenaj 3D
Construirea rotii dintate 3D, montajul 3D Roata dintata-arbore-pana-rulmenti-capac rulment-surub de fixare. Atribuirea de materiale. Schimbarea culorii background-ului la randare.
187. Observatii
Tips&Tricks, in doar 16 minute vom sublinia cateva observatii esentiale legate de tehnica de mutare/deplasare a obiectelor in spatiul 3D si a scaderii volumelor in spatiul tridimensional, pentru a finaliza aceasta aplicatie.
III. Curs Autocad 2015 - 2023 DVD Nr. 3 - Autocad in spatiul 3D
Comparatie intre versiunile Autocad 2015 - 2020
Cap. 18: What's New: noutati Autocad 2017
188. Importul si conversia fisierelor Pdf, convertirea textului Pdf sau a textului polilinie in text SHG, marcarea anntotativa a centrelor: centermark si centerline.
Cap. 19: What's New: noutati Autocad 2018 - 2019
189. Noutati Autocad 2018 - 2019 in mediul 2D
Cap. 20: Concluzie referitoare la metode de desenare a proiectiilor si sectiunilor
190. Preambul, prezentarea capitolului
191. Metoda 1, desenarea
192. Metoda 1, obtinerea automata a vederilor si sectiunilor, cotarea
193. Metoda 2, desenarea vederilor si sectiunilor, cotarea
194. Concluzie, analiza comparativa a metodelor de lucru.
Cap. 19: What's New: noutati Autocad 2020-2023
195. Îmbunătățiri în comanda Insert Block, comanda DWG Compare
196. Comanda Purge, comanda Clean Up, comanda Quick Dimension
197. Ce nu este nou in Autocad 2020-2023, sumar asupra identitatii versiunilor Autocad 2015 - 2023.
