Autodesk Autocad 2020 sau Autodesk Mechanical 2020
<< AUTODESK CAD 3D > < AUTOCAD, INVENTOR
Autodesk Autocad 2020
Conține instrumentele de desenare și cotare incluse până acum în versiuni anterioare de la 2015 la 2023, fără nici o îmbunătățire reală.Modificări pur cosmetice și un discutabil boost performance, ca în fiecare versiune "nouă" de la 2015, așa cum chiar producătorul arată aici.
Câteva sfaturi referitoare la versiunile Autocad pe care să le abordați, aici >
Autodesk Mechanical 2020
Conține toate instrumentele de desenare și cotare incluse până acum în Autodesk Autocad 2015 - 2019, având în plus Specialized Toolset, un pachet de librării conținând asamblări filetate, șuruburi, simbloluri electrice, accesibile din menul Content.Așa cum veți vedea mai jos, uneori procedura de inserare automată a unui obiect din librarie poate fi mai lungă decât desenarea clasică a acestuia.
Autodesk Electrical 2020 Conține toate instrumentele de desenare și cotare incluse până acum în Autodesk Autocad 2015 - 2023, având în plus Specialized Toolset, un pachet de librării conținând simbloluri electrice.
Atenție! Autodesk Mechanical, MEP respectiv Autodesk Electrical se achiziționează separat, după cum rezultă din lista de produse din
panoul utilizatorului în contul Autodesk !
Dacă sperați să lucrați în Autodesk Mechanical ori Electrical la fel ca și în Autodesk Inventor, veți avea o dezamăgire deoarece librăriile de simboluri sunt disponibile numai în spațiul 2D!
Vă sugerăm să abordați cele două cursuri, Autocad Profesional sau Autocad LT, urmate eventual de Workshop Autocad, respectiv Workshop Autocad LT.

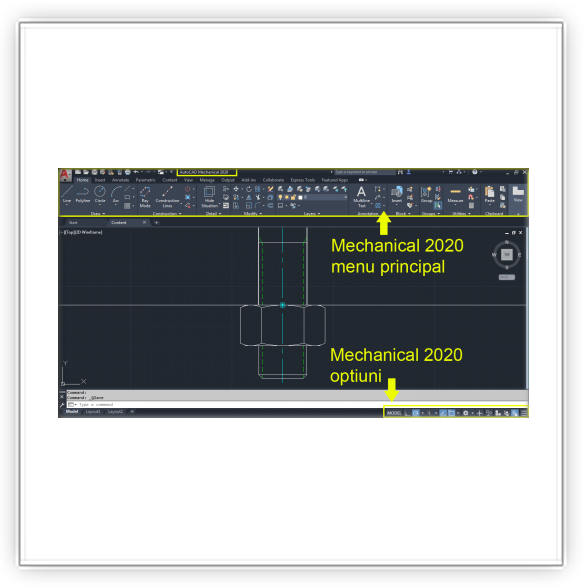

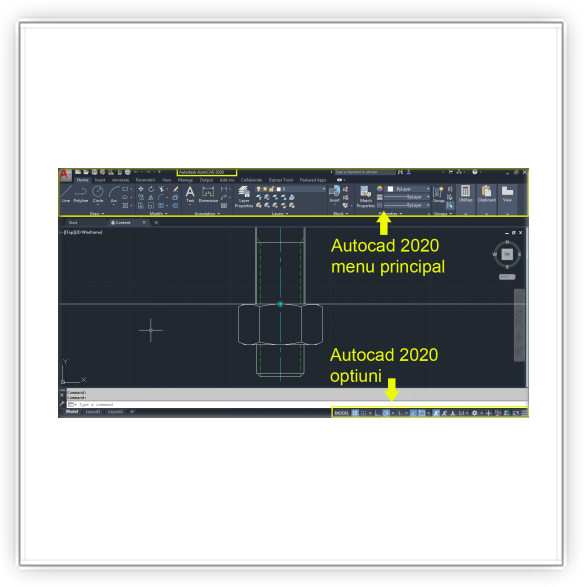

1. Spațiul de lucru Autocad versus Mechanical:
2. Desenarea obiectului Circle - Cerc este identică și beneficiază de aceleași opțiuni atât în Autocad 2020, cât și în Mechanical 2020:
3. Desenarea obiectului Rectangle - Dreptunghi este beneficiază de opțiuni suplimentare în Mechanical 2020 față de Autocad 2020, opțiuni pe care le considerăm lipsite de utilitate practică:
Faptul că puterm desena un dreptunghi începând de la punctul de mijloc al unei baze sau că a apărut Square - un dreptunghi cu laturi egale, nu poate fi considerat o îmbunătățire efectivă.
De remarcat însă că din opțiunile liniei de comandă, în Mechanical a dispărut varianta de lucru Dimension din suita de opțiuni Area / Dimension / Rotate, ceea ce poate deruta utilizatorii obișnuiți cu Autocad.
4. Desenarea obiectului Ellipse este identică în Autocad 2020 și Mechanical 2020:
5. Comparația menului Insert în Autocad 2020 și Mechanical 2020:
6. Comparația menului Annotate în Autocad 2020 și Mechanical 2020:
7. Comparația menului View în Autocad 2020 și Mechanical 2020:
8. Comparația menului Parametric în Autocad 2020 și Mechanical 2020, cotarea parametrică:

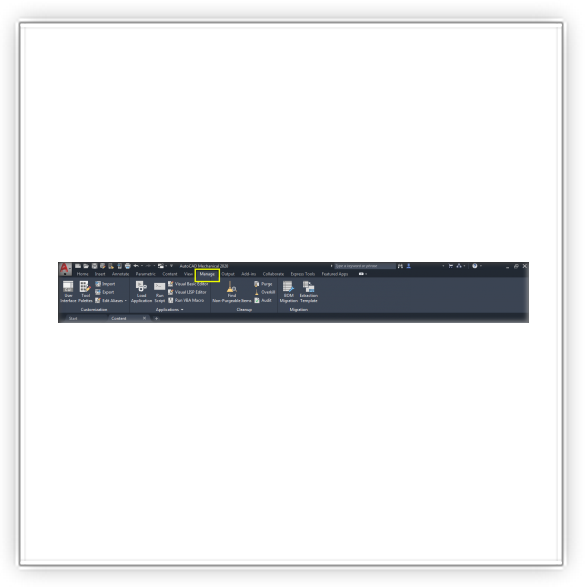

9. Comparația menului Manage în Autocad 2020 și Mechanical 2020:
10. Comparația menului Output în Autocad 2020 și Mechanical 2020:
11. Comparația menului Collaboration în Autocad 2020 și Mechanical 2020:
12. Comparația menului Express Tools în Autocad 2020 și Mechanical 2020:
Concluzie
Diferențele între Autocad 2020 și Mechanical 2020 constau în
- Tools Set, libării 2D încorporate
- diferențe cosmetice, cum ar fi menul Modifiy.
Tutorial Mechanical
Iată o serie de imagini care reprezintă un scurt tutorial asupra etapelor parcurse pentru a insera automat o simplă asamblare filetată, în spațiul 2D.
De observat complexitatea procedurii, numărul de operații realizate, comparativ cu desenarea Autocad a aceleiași reprezentări.
