Curs practic intensiv Desen Tehnic Autocad
<< AUTODESK CAD 3D > < AUTOCAD, INVENTOR

Nivel de pregătire: începător, mediu.

NOU! Plata se poate face online cu orice card VISA, Star BT în rate sau Pluxee - Prima de carieră didactică, în acest magazin.
Doar pentru plata online, există reduceri la pachete de cursuri.

Ce conține cursul video intensiv Desen Tehnic Autocad?
Cursul intensiv Desen Tehnic pentru C.A.D / Autocad are un caracter practic și este foarte bogat ilustrat cu aplicații video, simulări video 3D, aplicații interactive, astfel încât să întelegeți rapid noțiuni practice și concepte de desen tehnic, chiar dacă nu "vedeți" în spațiu.

Cursul se adresează tuturor celor care învață desen tehnic industrial, nu numai cursanților care studiază Autocad. In curs a fost folosit Autocad ca mijloc de demonstrație, dar nu este nevoie să știți să lucrați cu el.

Vă oferim o suită de lecții video însotite de 270 fișiere: lecții video HD quicktime, exerciții Autocad în format DWG, documente PDF sinteză cu noțiuni teroetice indispensabile studiului desenului tehnic, teste interactive, exercitii interactive, imagini și aplicatii video.
Curs practic intensiv desen tehnic

Cursul sintetizează și ilustrează sute de pagini de teorie a desenului tehnic, astfel încât să asimilați aceste noțiuni într-un timp extrem de redus.

Am conceput acest curs având o experiență de 18 ani în proiectare Autocad și 25 de ani în predarea desenului tehnic industrial, la mai multe nivele de studiu, inclusiv pentru reorientare profesională tehnică în centre de reconversie profesională din Europa.

De aceea am animat în 3D concepte dificile, le-am aplicat în desene Autocad care vă sunt explicate în detaliu, cu reguli, concepte și standarde.

Parcurgerea titlurilor lecțiilor video și a exercitiilor care le însoțesc vă oferă o imagine clară a ceea ce veți studia.

Cine are nevoie de acest curs de Desen Tehnic?

Cei care doresc sa învete lucrul în Autocad, Inventor sau în orice software C.A.D. (Computer Aided Design), dar necunoscând regulile de desen tehnic, nu știu ce să ceară computerului, respectiv programului de proiectare.

De ce se desenază obiectele astfel, ce este o proiecție și ce este o secțiune, modul în care obțin și se reprezintă, așezarea imaginilor una față de alta în spațiul de desenare, ce tip și grosime de linie folosim, modul în care cotăm și CE elemente cotăm atunci când indicăm dimensiunile elementelor geometrice ale unui obiect, modul de reprezentare și cotarea organelor de mașini ca: osii, arbori, filete, elemente elastice, roți dințate, angrenări, flanșe, desen de execuție și desen de ansamblu.

Cine nu are nevoie de acest curs de Desen Tehnic?

Cei pentru care noțiunile de desen tehnic sunt cunoscute. Acest curs nu conține lecții video specifice referitoare la lucrul în Autocad, ci la modul în care desenul tehnic se aplică în Autocad și nu numai.

Cursul nu este un compendiu de desen tehnic, un tratat exhaustiv cu reguli și standarde - acest lucru îl puteti găsi ușor pe internet.

Eforturile noastre se orientează spre ilustrarea clară a noțiunilor de desen tehnic care sunt greu de înțeles pentru cineva care nu a studiat această disciplină și conceptele sale de bază.

Traseul educațional va ilustra și explica detaliat modul în care se obțin cele 3 proiecții plane ale unui obiect, cele șase proiectii, dispunerea celor 6 proiecții după metoda europeană ISO și americană ANSI, alegerea numărului minim de proiecții, corespondența între proiecții, vom defini și exemplifica o secțiune, ce este și in ce mod se obține - trasee de secționare, relevarea elementelor secțiunii, rabaterea zonei secționate și reprezentarea ei standard.

Regulile de reprezentare grafică în vedere și secțiune vor lămuri multe aspecte necesare proiectantului Autocad, iar explicarea
sistemului de cotare și a regulilor ce trebuiesc urmate este importantă.

Vom continua cu exemplificări detaliate ale reprezentării diferitelor obiecte tehnice - osii, arbori, roți dințate, lagăre - și cu reprezentările simbolizate pentru scheme cinematice.

Regulile de execuție la desenul de ansamblu întregesc pregătirea dvs. ca proiectant Autocad.
Opțional, puteți alege să vă verificați cunoștințele parcurgând pachetul de Teste pentru Desen Tehnic.

Fragment lectie: Definirea sectiunilor in desen tehnic

Fragment lectie: Sisteme de proiectie, triedrul proiectie

Definirea sectiunii plane, fragment lectie

Elementele cotarii in desen tehnic, fragment lectie


Proiecții plane

În lista de videoclipuri youtube găsiți multe mostre gratuite ale lecțiilor video, grupate pe categorii - playlisturi.
O serie de video clipuri sunt însă disponibile numai în canalul youtube, ca și cele două lecții practice de desen tehnic de mai jos, în care se explică simplu, la nivelul copiilor de clasa a IX-a, modul în care se construiesc cele 6 proiecții plane.

Cele 6 proiectii, partea 1

Cele 6 proiectii, partea 2

Forma și funcționarea organelor de mașini

Simulări 3D pentru înțelegerea formei exterioare și interioare, a funcționalității diferitelor organe de mașini pe care desenul tehnic le reprezintă

Asamblari prin pene

Asamblari prin caneluri


De ce se reprezintă organele de mașini într-un anume mod?


Demonstrația relevă modul în care se reprezintă organele de mașini astfel, în acest caz asamblările prin pene longitudinale și transversale.
Reguli ale desenului de execuție și reprezentarea ansamblului roată dințată - arbore - pană longitudinală, respectiv roată dințată - arbore - pană transversală / știft.
Ce se reprezintă în vedere și ce se reprezintă în secțiune și de ce.

Aspecte din Curs Desen Tehnic, mostre, exerciții

Recomandări Cursuri CAD Autodesk
Vă recomandăm să urmați în continuare cursurile:
Vă sugeram ca, după parcurgerea cursului Desen Tehnic, să vă verificați cunoștințele cu Teste Computerizate Desen Tehnic >
Curs practic intensiv "Desen Tehnic pentru Autocad"
Titlurile lectiilor video, descrierile exercitiilor si aplicatiilor din Curs Desen Tehnic

Capitolul 1: Notiuni introductive, standarde

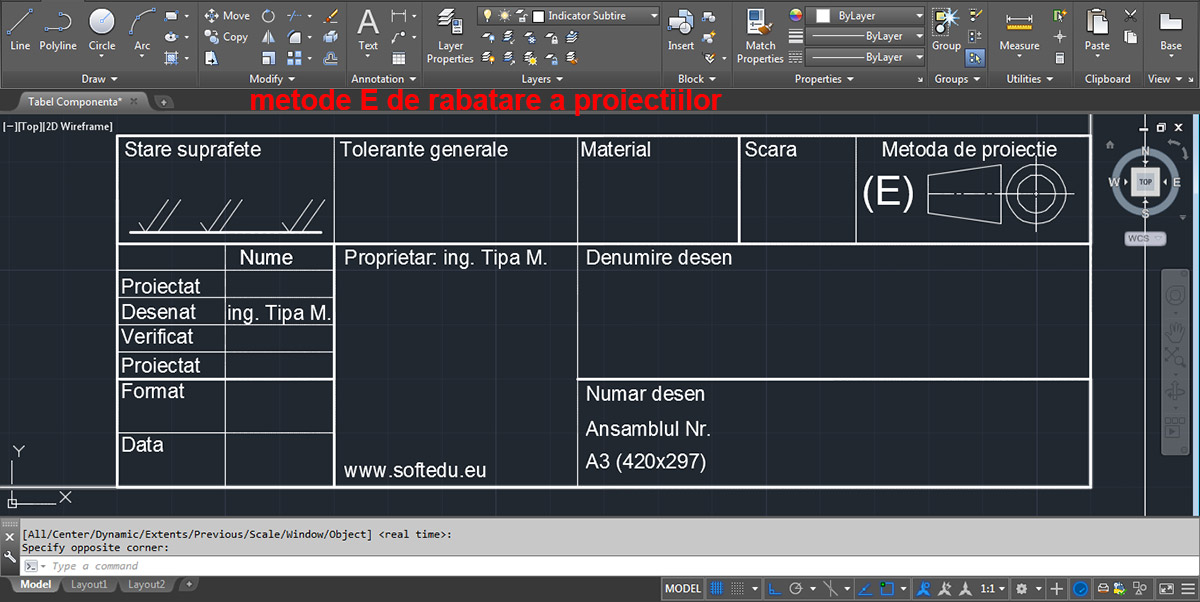

Indicatorul desenului tehnic
Sectiunea 1:
Ce este desenul tehnic
Ce este un standard, ce standarde folosim? ISO si ANSI
Formate de desen standardizate
Indicatorul desenului tehnic, tabelul de componenta: rol, asezare, dimensiuni
Fisiere: 1 Lectie video, 2 documente Pdf, 3 exercitii Autocad Dwg, 1 imagine Jpeg

Sectiunea 2:Linii standardizate, linii uzuale
Linii standardizate, linii uzuale
Exemplificari ale utilizarilor diferitelor grosimi si tipuri de linii in proiecte concrete: linia continua groasa, linia continua subtire, linia punct subtire, linia intrerupta

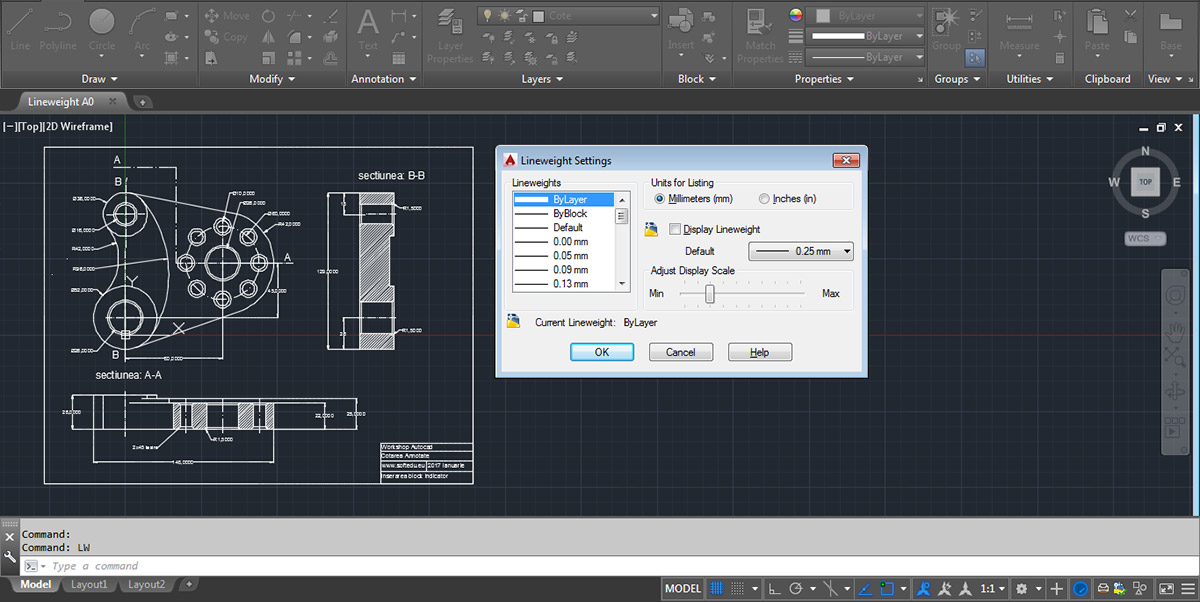

Scara de tiparire influenteaza grosimile liniilor din desen
Fisiere: 1 Lectie video, 1 document Pdf, 10 fisiere Autocad Dwg, 1 Fisier Flash Executabil

Capitolul 2: Reprezentarea in vedere
Sectiunea 3:Muchii acoperite
Proiectii. Definirea notiunii de proiectie: contur aparent, muchie activa, proiectia unui corp pe un plan
Fisiere: 1 Lectie video, 1 document Pdf, 4 fisiere Autocad Dwg, 3 imagini, 2 fisiere Flash, 1 clip Avi

Sectiunea 4:
Proiectia triortogonala a corpurilor geometrice simple
Fisiere:  7 fisiere Pdf, 7 exercitii Autocad in format Dwg

Sectiunea 5:triedrul proiectie dispunerea 6 proiectii
Sisteme de proiectie. Triedrul de proiectie, cele trei proiectii ortogonale
Cubul de proiectie, cele sase proiectii ortogonale.
Dispunerea normala a celor sase proiectii.
Numarul minim de proiectii ortogonale.
Fisiere: 1 Lectie video, 2 documente Pdf, 1 imagine Jpg, 2 fisiere Autocad Dwg

Sectiunea 6:dispunerea celor 3 proiectii
Stabilirea numarului minim de proiectii pentru 8 piese complexe
Aplicatii pentru forme geometrice complexe, construirea celor 6 proiectii ortogonale, numarul minim de proiectii.
Analiza formei si dimensiunilor pentru 8 desene tehnice Autocad, pentru stabilirea numarului minim de proiectii.
Reprezentarea muchiilor acoperite in proiectii ortogonale.
Fisiere: 3 Lectii Video, 7 aplicatii interactive Flash, 15 proiecte Autocad

Sectiunea 7:metoda ISO de dispunere a proiectiilo
Corespondenta intre proiectii ortogonale, distanta intre proiectii
Dispunerea standard a proiectiilor ortogonale. Metoda Europeana si metoda Americana, standardele ISO si ANSI.
Fisiere: 2 Lectii video, 1 fisier documentatie Pdf, 5 fisiere Autocad Dwg, 2 exercitii interactive Flash


Capitolul 3: Reprezentarea in sectiune
Sectiunea 8:
Definirea unei sectiuni, trasee de sectionare, reguli de reprezentare in sectiune, hasura, urma traseului de sectionare
Fisiere: 1 Lectie video, 4 fisiere Autocad Dwg, 1 document Pdf
Sectiunea 9:sectiunea longitudinala, sectiunea transversalaTrasee de sectionare, detaliu in sectiune
Clasificarea si reprezentarea sectiunilor: plana, longitudinala, transversala - particularitati de reprezentare, ilustrare
Fisiere: 1 Lectie video, 3 fisiere Autocad Dwg



Sectiunea 10:

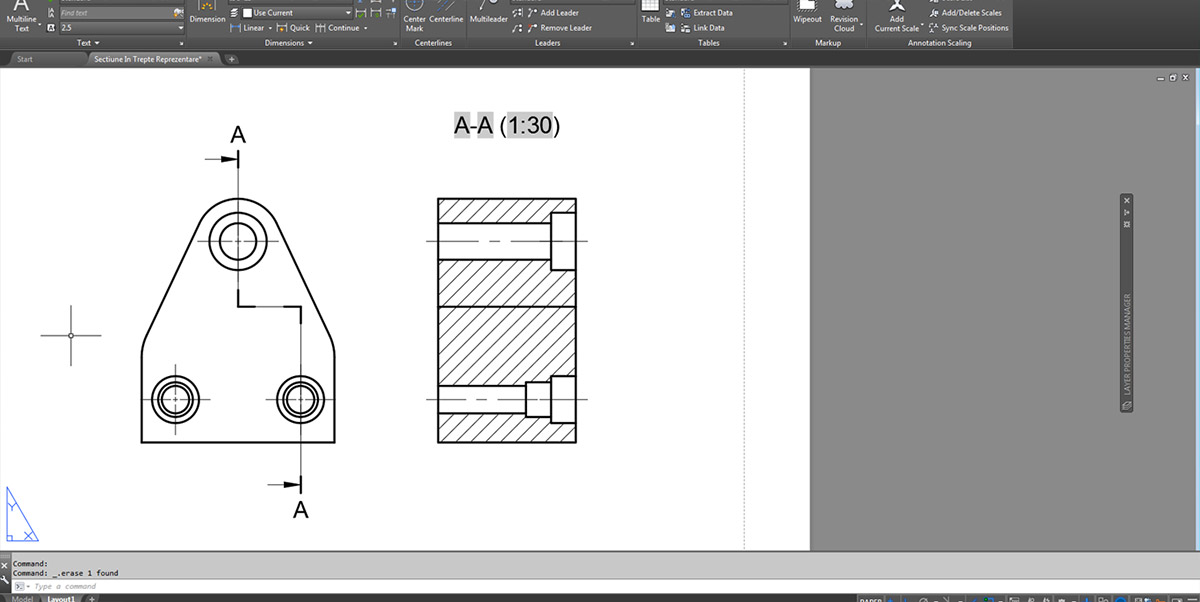

Sectiunea in trepte: obtinere, definire, ilustrare, desenul tehnic al sectiunii in trepte, reguli de reprezentare ale sectiunii in trepte
Fisiere: 1 Lectie video, 2 fisiere Autocad Dwg

Sectiunea 11:Sectiunea frantasectiunea in trepte
Sectiunea franta: obtinere, definire, ilustrare, desenul tehnic al sectiunii frante, reguli de reprezentare ale sectiunii
Fisiere: 1 Lectie video, 4 fisiere Autocad Dwg

Sectiunea 12:
Reprezentarea jumatate vedere - jumatate sectiune sau sectiune partiala
si reprezentarea detaliilor extrase din sectiune, scara detaliilor.
Reprezentarea sectiunii asamblarilor, element curpins si element cuprinzator / vedere si sectiune.
Sectiunea intercalata.
Fisiere: 3 Lectii video, 4 fisiere Autocad Dwg

Sectiunea 13:Reguli de asezarea a sectiunilor, rabaterea sectiunilor
Dispunerea sectiunilor
Reguli de asezarea a sectiunilor fata de vederea din care au fost obtinute, rabaterea sectiunilor in directia indicata de marcajele traseului de sectionare.
Fisiere: 1 Lectie Video, 1 fisier Autocad.

Sectiunea 14:

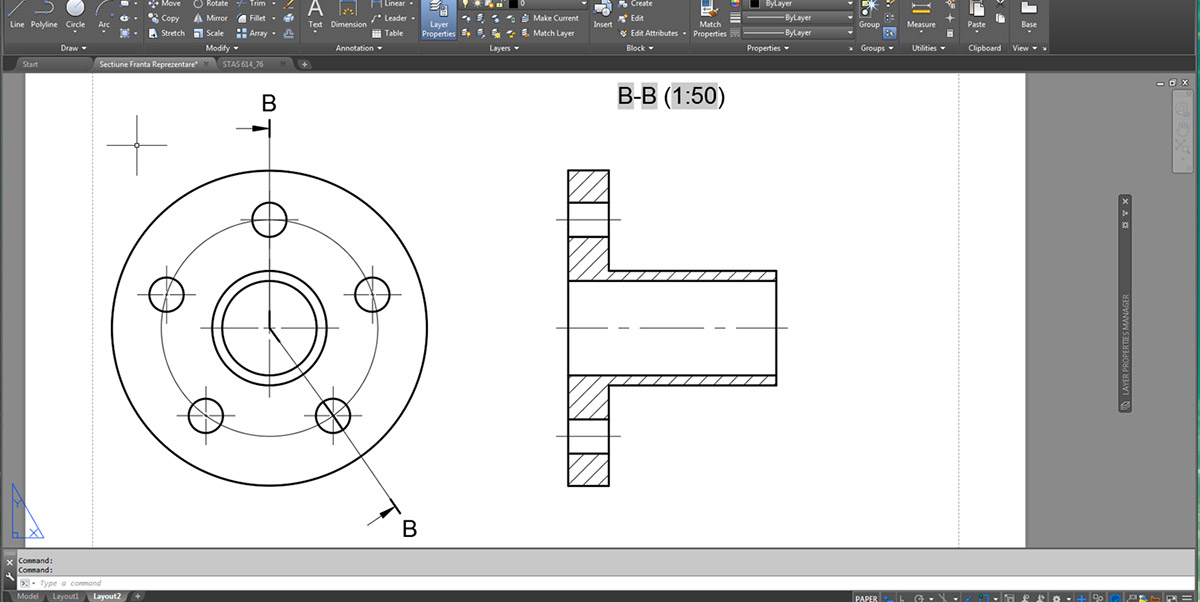

Sectiunea franta si sectiunea aliniata
Fisiere: 1 Lectie Video, 3 fisiere Autocad.Trasee de sectionare

Sectiunea 15:
Hasurarea sectiunilor
Indicarea materialului din care este realizata piesa sectionata, standarde de hasurare.
Fisiere: 1 Lectie Video, 1 fisier Autocad.

Capitolul 4: Cotarea desenului tehnic

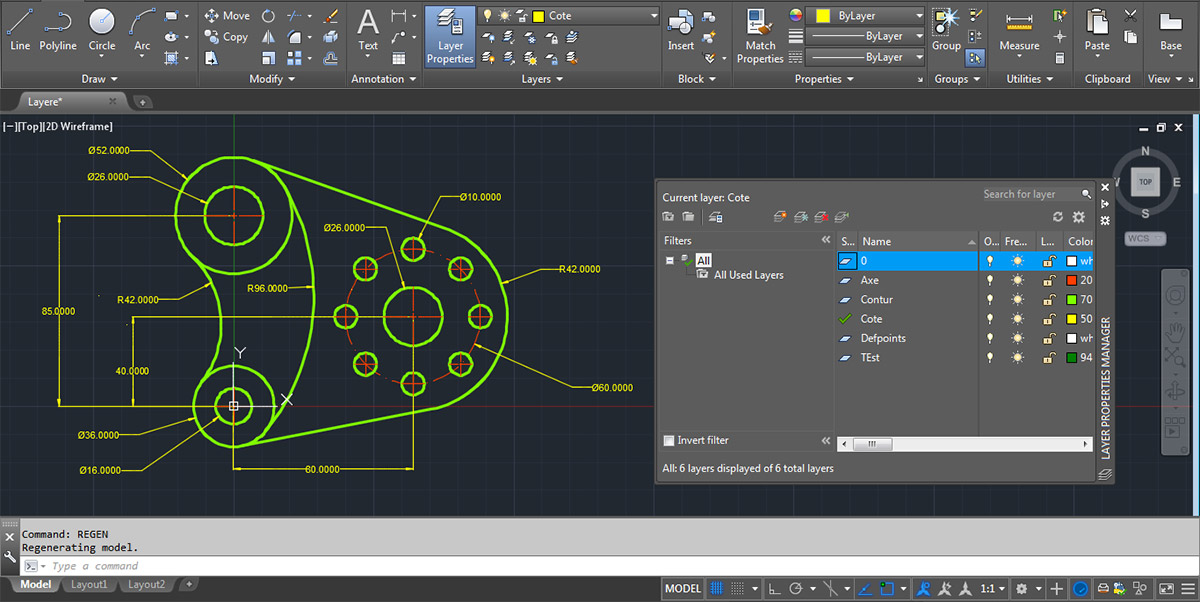

Sectiunea 16: CUM cotam?reguli de cotarestandarde de cotare tehnica
Cotarea. Reguli si standarde de executie grafica la cotare
Elementele sistemului de cotare: cota, linia de cota, linii ajutatoare, simbolul, linia de indicatie. Definirea elementelor, exemplificare, ilustrarea principalelor reguli si standarde de cotare.
Fisiere: 2 Lectii Video, 15 fisiere Autocad, 3 documente Pdf, 1 aplicatie interactiva Flash

Sectiunea 17: CE cotam?
Care sunt elementele geometrice care trebuiesc cotate? Aplicatii ale cotarii: ilustrarea modului de aplicare a regulilor si standardelor de cotare pentru cateva exemple de piese complexe.
Fisiere: 4 Lectii Video, 11 fisiere Autocad.

Sectiunea 18:Curs desen tehnic industrial
Clasificarea cotelor
Clasificarea cotelor dupa rolul functional, dupa criteriul geometric constructiv, dupa criteriul tehnologic: cote functionale, nefunctionale, auxiliare, cote de gabarit, de forma si de pozitie.
Metode de cotare: cotarea tehnologica si cotarea in lant. Baza de cotare.

Fisiere: 1 Lectie Video, 6 fisiere Autocad Dwg, 1 fisier Pdf

Sectiunea 19:Cotarea reprezentarea notarea filetelor
Filete: reprezentarea standardizata si cotarea filetelor
Fisiere: 1 Lectie Video, 11 fisiere Autocad Dwg, 1 document Pdf

Sectiunea 20:
Notarea filetelor
metric, metric fin, Whitworth, rotund, trapezoidal, filet pentru gaze, Edison, conic, etc. Reprezentarea si notarea asamblarii filetate cu surub infundat.
Fisiere: 1 Lectie Video, 2 fisiere Autocad Dwg, 1 document Pdf, 2 fisiere interactive Flash

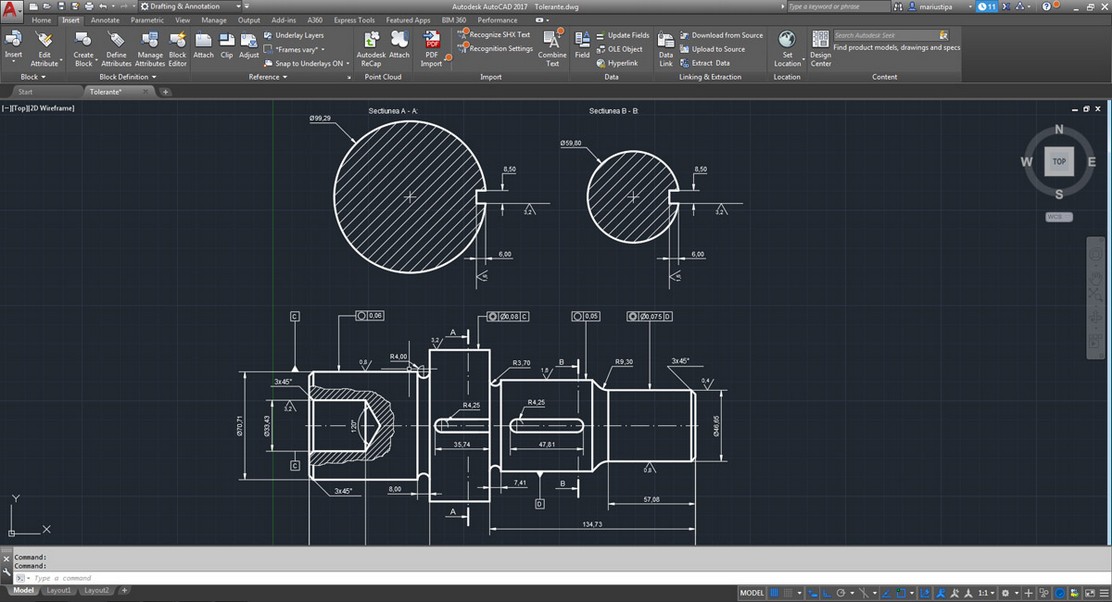

Sectiunea 21:Cotarea arborilor
Notarea si cotarea arborilor cilindrici drepti
cotarea racordarilor pentru concentratorilor de tensiune.
Fisiere: 1 Lectie Video, 6 fisiere Autocad Dwg, 1 fisier interactiv Flash

Sectiunea 22:
Reprezentarea, notarea si cotarea elementelor elastice
- arcuri, asamblari cu element elastic, reprezentarea, notarea si cotarea flanselor.
Flansa triunghiulara, flansa ovala, flansa complexa cu talpa de fixare, flansa cu umar - reprezentarea si cotarea jumatate vedere - jumatate sectiune, solutie constructiva de fixare cu filet.
Fisiere: 1 Lectie Video, 7 fisiere Autocad Dwg, 2 Aplicatii interactive Flash
Cotarea Arcurilor Asamblari cu element elastic
reprezentarea 3D a flanselor desen executie flansa
Sectiunea 23:

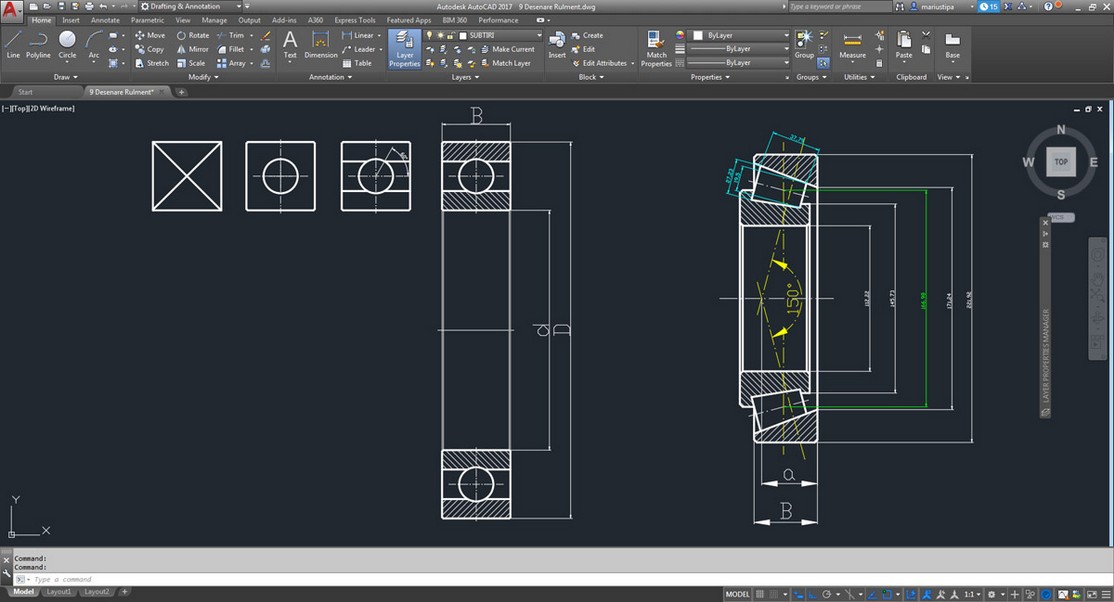

Cotele standard de definire a unui rulment.

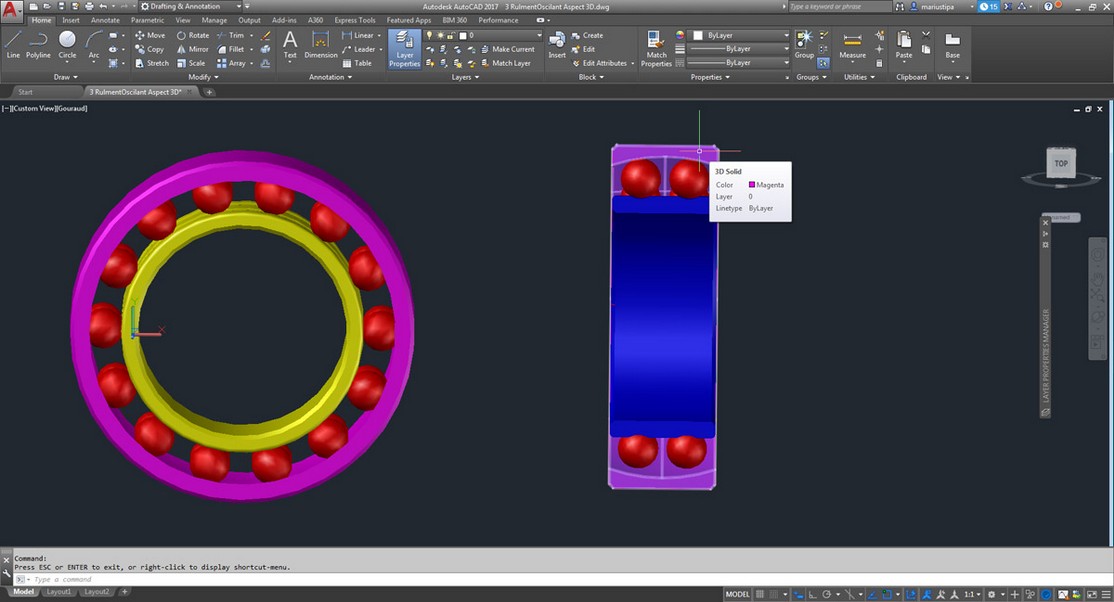

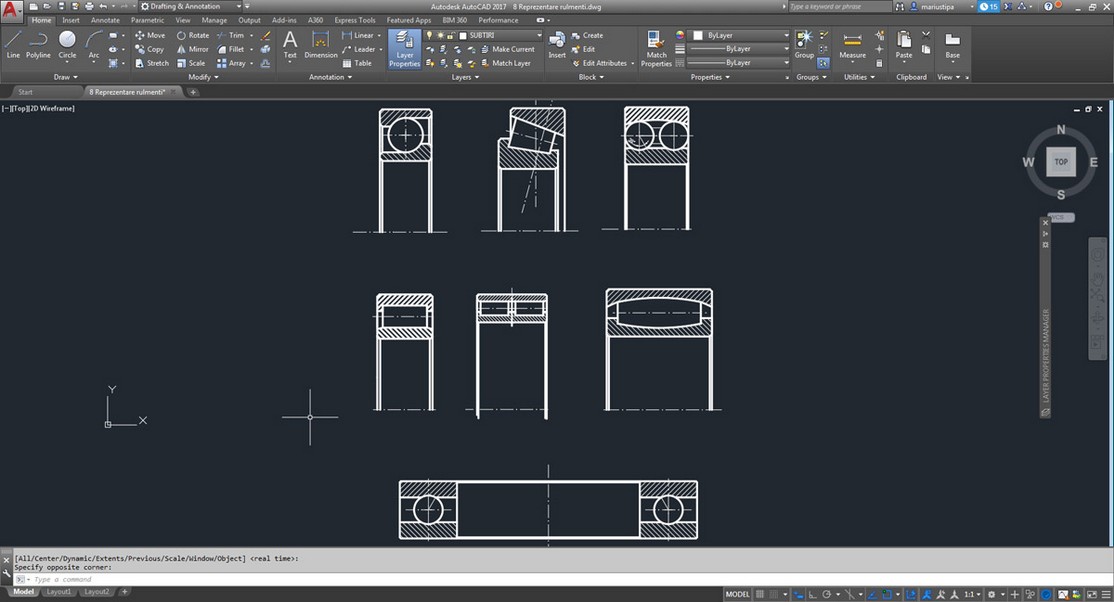

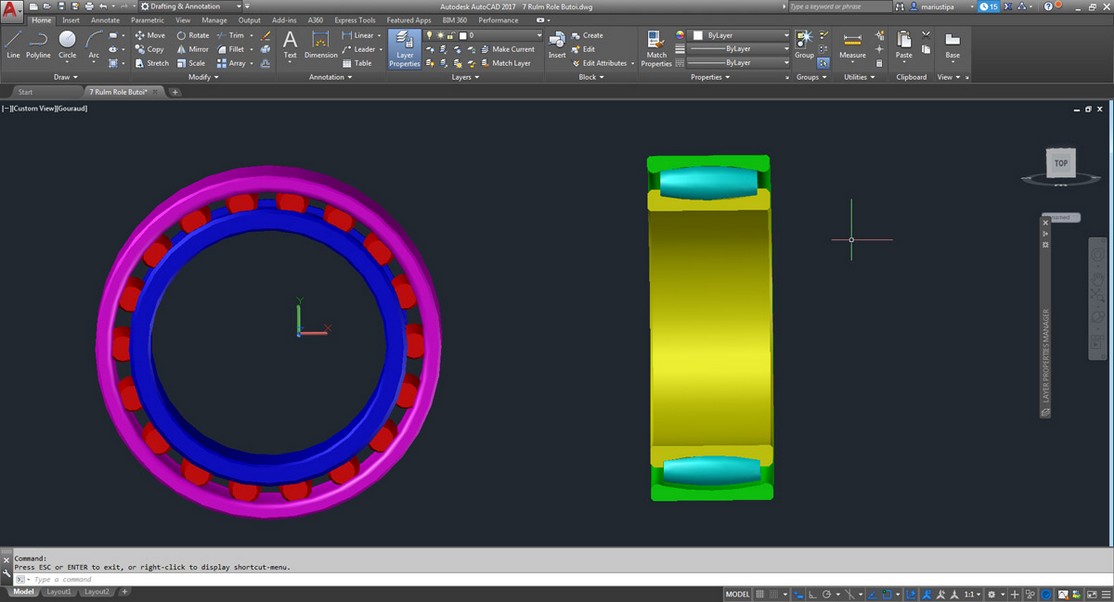

Reprezentarea rulmentilor radiali, radial-axiali, axiali, oscilanti

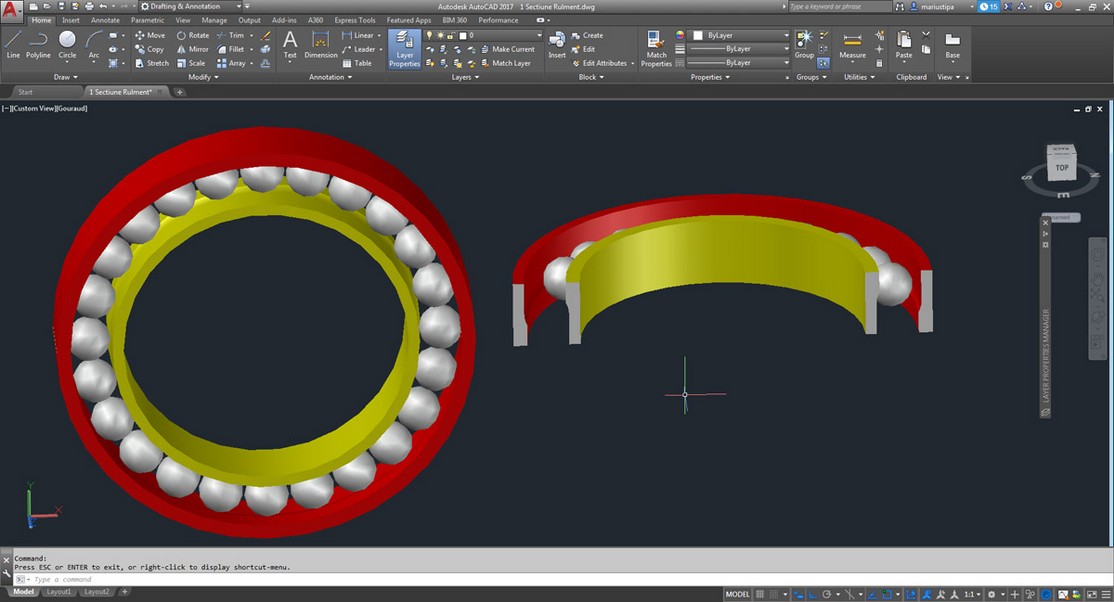

Cum se obtin sectiunile, cotarea rulmentilor.
Extragerea de repere din desenul de ansamblu, reprezentarea si cotarea unui rulment radial cu doua randuri de corpuri de rostogolire cilindrice.
Fisiere: 2 Lectii Video, 18 fisiere Autocad Dwg

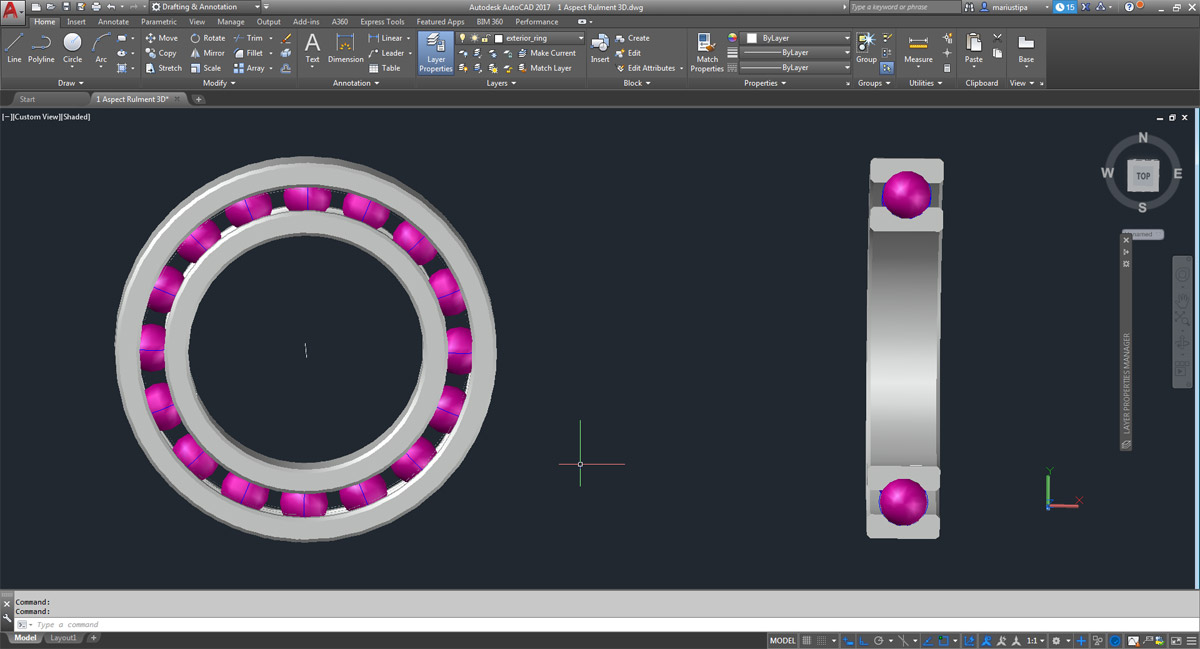

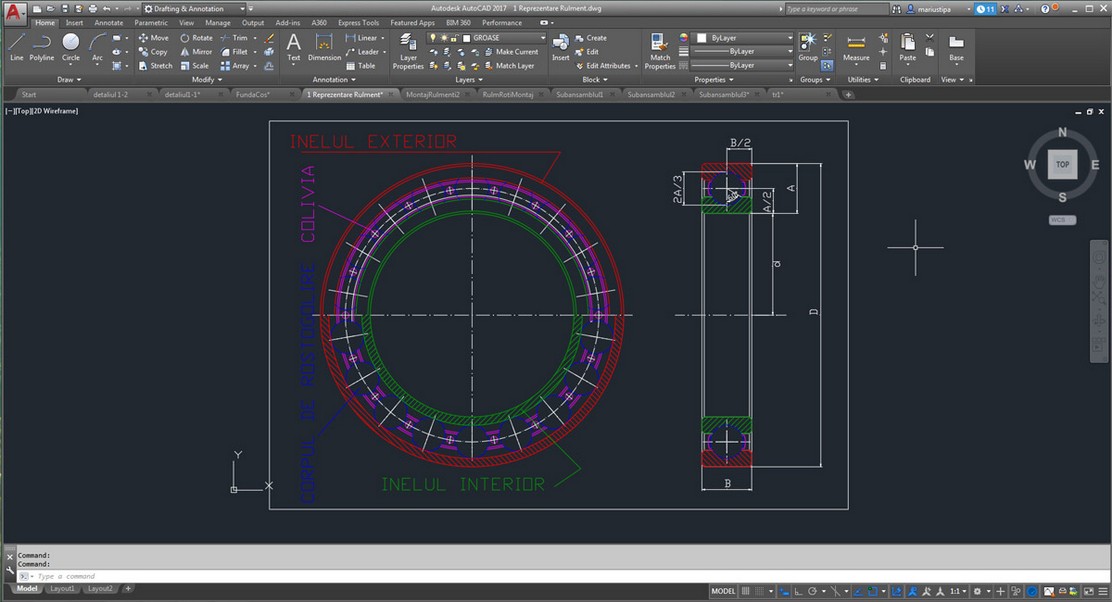

desen tehnic rulmenti
extragerea de repere din desenul de ansamblu    desen tehnic industrial rulmenti
Sectiunea 24:
Reprezentarea, notarea si cotarea rotilor dintate
Reprezentarea angrenajelor de roti dintate, reprezentarea canalului de pana in arbore si roata dintata.
Fisiere: 1 Lectie Video, 1 aplicatie interactiva Flash (constructia profilului evolventic al danturii rotii dintate), 7 exercitii Autocad DWG
Aspect 3D asamblare roata dintata   invatare desen tehnic
vederi si sectiuni   tutorial desen tehnic
Sectiunea 25:
Starea suprafetelor, rugozitati
Abateri dimensionale, de forma si de pozitie. Tolerante. Inscrierea pe desen a abaterilor si tolerantelor. Semnificatia simbolurilor.
Fisiere: 3 Lectii Video, 10 Fisiere Autocad DWG, 2 documente Pdf, 1 imagine Jpg.

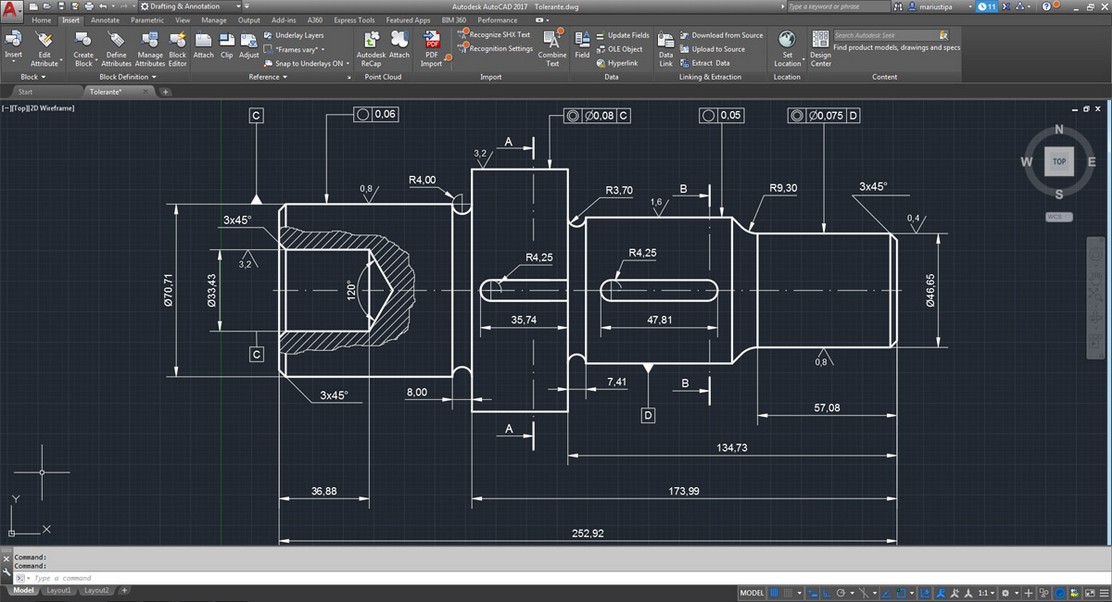

Curs desen tehnic   Abateri dimensionale tolreante
Sectiunea 26:
Reprezentari simbolizate, scheme cinematice, roti dintate
fixe, libere, baladoare, schema cinematica a unei cutii de viteze.
Fisiere: 1 Lectie Video, 1 Fisier Autocad DWG, 1 Fisier Video, 2 documente Pdf

Sectiunea 27:
Desenul de ansamblu
Reguli de executie la desenul de ansamblu. Pozitionarea reperelor, tabelul de componenta.
Fisiere: 1 Lectie Video, 10 fisiere Autocad DWG, 2 documente Pdf
invatare desen tehnic   pozitionarea reperelor in desenul de ansamblu
Bonus:
Proiectii plane Cele 6 proiectii plane, doua simulari video 3D care lămuresc modul de obținere a celor 6 proiecții.
Fisiere: disponibile NUMAI pe youtube, la aceste linkuri:
Curs desen tehnic pentru Autocad
